Скважина своими руками без оборудования: как самостоятельно устроить источник воды

Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна. Даже подача горячей жидкости не всегда решает проблему

Работы допустимы при отсутствии промерзания грунта.

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

Ручное гидробурение

Насколько самостоятельное обустройство скважины дешевле, чем заказ в компании

Средняя стоимость бурения метра скважины профессиональными специалистами стартует от 2 000 рублей за метр. За котлован глубиной 20 м придется заплатить не менее 40 тысяч.  Плюс — расходные материалы.

Чтобы сделать скважину самостоятельно, придется потратиться на:

• сетчатый фильтр — стоит от 2 000 рублей за квадрат. Пластиковые аналоги дешевле — от 600 рублей;
• ПВХ-труба — сечением 12,5 см — 300 рублей за метр.

Если говорить о средних затратах на работу под ключ, то самостоятельное бурение скважины обойдется вам как минимум, втрое дешевле услуг бригады работников.

Бурение скважины своими руками — доступный, но трудоемкий процесс. Если все сделать грамотно, сооружение будет работать 2-3 десятка лет, а вода в источнике — всегда чистой. Как вырыть котлован и установить оборудование, обеспечить герметичность и подключить питание, мы рассмотрели в данной статье.

Артезианская скважина

Артезианская скважина значительно превышает по глубине описанные ранее скважины, так как добывается вода из водоносного горизонта глубинных пород. Дебит такого источника очень высок и может обеспечить водопотребление нескольких домов. Так как для обустройства артезианской скважины необходимо обратиться к специалистам, мы не будем останавливаться подробно на бурении и монтаже оборудования.

Бурение артезианской скважины

Выбирая компанию, занимающуюся обустройством артезианских скважин, не стоит доверять фирмам, которые для обсадки скважина предлагают пластиковые трубы, ведь такая обсадка не выдержит давление глубинных пород. Компания должна иметь в наличии несколько серьезных буровых установок, а в штате – гидролога.

Поэтому бурение артезианской скважины не может быть дешевым. Другим минусом является высокая вероятность повышенной жесткости воды, а также наличие в составе соединений двухвалентного железа и марганца. Но при этом артезианская вода при правильном монтаже не меняет свои химические и бактериологические показатели независимо от внешних условий.

Еще одной трудностью в обустройстве такого источника воды является получение разрешения на бурение и эксплуатацию артезианской скважины. Это сделать достаточно сложно еще и потому, что необходимо соблюдать три пояса санитарно-защитной зоны скважины. Так, например, в радиусе 200 м не должно находиться мусорных куч, туалетов с открытой выгребной ямой и т.п.

Прокачки и профилактические промывки

Пробуренную скважину в обязательном порядке прокачивают, очищая ее от осыпавшихся в ходе бурения осадочных отложений.

Работу можно выполнить, используя для этого:

• специальную установку для промывки;
• компрессор мощностью в 12 атмосфер;
• насос погружного типа.

Любой из этих способов построен на том, что воздух или вода под силой давления будет выталкивать грязную воду вместе с включениями на поверхность.

С помощью промывки можно устранить только частицы песка и скопления ила, но солевые отложения на фильтре этим способом выбить не получится

Последовательность действий при раскачивании скважины:

1. На дно скважины с помощью крепкого троса погружают насос, который будет откачивать жидкость.
2. К выходящему патрубку агрегата крепят шланг и отводят его подальше от скважины с тем, чтобы предупредить повторное загрязнение сооружение.
3. Запускают агрегат и откачивают жидкость до тех пор, пока она не станет прозрачной. Процесс может длиться несколько часов. За этот период в районе фильтрующего участка обсадной трубы может накопится слой крупнозернистого песка или мелкого гравия, который в последующем и будет выполнять роль фильтра.

Некоторые фирмы, занимающиеся бурением скважин, рекомендуют и в процессе эксплуатации сооружений время от времени осуществлять их промывку и прочистку от песка. Главный аргумент – это позволит предотвратить заиливание нижней части ствола.

Профилактическая промывка имеет смысл только, если скважина используется сезонно и с большими интервалами перерыва. Для постоянно работающих сооружений такая промывка не нужна. Ведь скважина и так ежедневно промывается насосом.

При нерегулярном использовании скважины велика вероятность заиливания стенок сооружения, и чтобы устранить осадок нужно просто ее хорошо прокачать

Дополнительная промывка может потребоваться лишь в том случае, если возникли неполадки в работе, либо же насосное оборудование не справляется с поставленной задачей.

Особенности обсадки скважины

Любая скважина для воды предусматривает обязательную установку обсадки. Для этого используются металлические, пластиковые или асбестоцементные трубы.

Обсадка скважины предназначена для выполнения следующих функций:

• предотвращения осыпания грунта при разработке скважинного канала;
• предупреждения засорения и заиливания дна сооружения;
• недопущения попадания загрязненной жидкости из верхних слоев почвы, а также талых или дождевых вод.

Монтаж трубы для обсадки осуществляется на этапе бурения или обустройства скважины.

После завершения проходки на скважинное дно выполняется установка обсадной трубы, на конце которой имеется донный фильтр, оснащенный мелкоячеистой сеткой для удаления сторонних примесей из воды. Чтобы предотвратить возможное проседание трубы, ее надежно фиксируют хомутами.

Далее выполняются монтаж следующей трубы аналогичным способом и соединение с предыдущим элементом. Излишки грунта удаляются желонкой. В верхней части конструкции над землей устанавливается оголовок для защиты скважины от возможных загрязнений.

После завершения монтажа обсадки выполняются раскачка скважины и её обустройство, а также подсоединение к водопроводной системе.

Популярные схемы обустройства скважин на воду

обустраивает скважины после бурения в Московской области. Мы предлагаем на выбор несколько вариантов подключения. Все варианты составлены опытными инженерами и не раз проверены на практике. Доступные схемы отличаются перечнем оборудования, способами его установки.

Применяются 3 методики обустройства скважины:

1. С оголовком (колодец для теплого сезона).
2. Со скважинным адаптером.
3. С кессоном из металла или пластика.

Первый вариант не подходит для дома, в котором живут зимой. Второй и третий варианты можно использовать и на дачном участке, и в коттедже. При обустройстве с адаптером техника ставится в теплом помещении. В третьем варианте под землю вкапывается кессон. Это полый резервуар, внутри которого устанавливается оборудование.

Мы расскажем о плюсах и минусах каждой из схем. Вы узнаете, какой метод установки техники лучше выбрать в Московской обл.

Буден интересно: Цены на обустройство скважины от «Аквалюкс+» .

Рисунок 2: Напор воды из летнего полива.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

• фланца;
• крышки;
• карабина;
• манжет;
• крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Можно ли бурить скважину зимой: особенности процесса

Зимнее время выглядит идеальным для данных работ. Именно в этот период работают над артезианскими и песчаными скважинами. Суть технологии состоит в бурении узкой скважины. Минимизируется риск ошибки неправильного определения уровня водоносного слоя.

Преимущества бурения скважины зимой:

1. Минимальный уровень стояния грунтовых вод;
2. В это время меньше всего травмируется земля от колес и гусениц техники;
3. Можно пробраться к заболоченным участкам, к которым трудно добраться в другое время;
4. Нет талой и дождевой воды;
5. Можно не переживать за спокойствие соседей, так как на дачах в это время пусто;
6. Можно сэкономить, попав на зимние скидки;
7. Времени на работу уходит меньше.

Подводя итоги можно сказать, что бурить скважину зимой вполне возможно. Это наиболее чистый вариант выполнения работ. Упрощаются организационные моменты, которые в другое время года могут быть затрудненными, что и уменьшает время на проведения работ. При этом не останется следов от последствий работы.

Промывку скважины является не обязательным мероприятием в зимнее время. Вся грязь выйдет во время паводков.

Но есть и свои минусы зимних работ на участке. Для начала это глубина промерзания почвы. На это уйдет больше сил и времени. Дальше нужно учесть перепады водяного горизонта. Сложнее найти качественную воду. Также следует учесть, что вода может замерзнуть. Кроме этого, создаются не очень комфортные условия и для самих работников.

Преимущества и другие стороны метода

Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так. При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.

Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты. К явным преимуществам метода так же можно отнести:

• компактность оборудования;
• возможность бурения на крайне ограниченной площадке;
• минимум технологических операций;
• высокая скорость работ, до 10 м в день;
• безопасность для ландшафта и экологического баланса;
• возможность собственноручного исполнения;
• минимальная стоимость.

Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.

Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова. Больше всего эта технология приспособлена для работы с  мелкообломочными осадочными грунтами, которые нелегко извлекать из скважины без желонки. А буровой раствор позволяет обойтись без желонирования.

Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.

Подключение гидроаккумулятора, автоматики

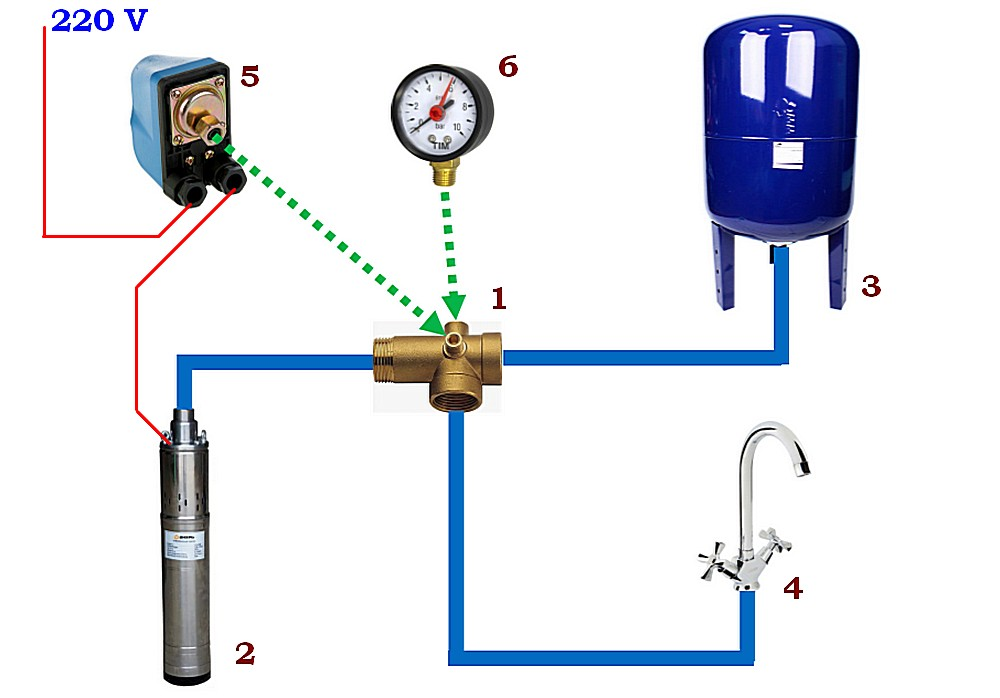

Схема подключения насоса с гидроаккумулятором:

сделайте обвязку аккумулятора, запитайте последовательно все узлы. Используйте фум-ленту;
усадите на резьбу “американку”. Присоедините к ней переходник с разводкой;
к ответвлениям подключите реле и манометр;
соедините трубу и торец переходника;
закрепите трубу одного конца к насосу фитингом;
уложите на ровной площади насос и подающую трубу;
на корпусе устройства есть крюк- присоедините к нему страховочный пояс длиной не менее 3,5 м;
к трубе на расстоянии 1,5 м закрепите кабель и трос

Вторую часть страховки зафиксируйте у обсадной трубы;
осторожно опустите оборудование внутрь скважины;
натяните трос страховки;
накройте трубу оголовку — так вы обеспечите защиту устройства от проникновения мусора внутрь;
запитайте электрокабель;
подключите устройство, выпустите остатки воздуха — откройте кран. Если все сделано правильно, гидроаккумулятор начнет качать воду;
закройте вентиль

Посмотрите показания манометра. Норма по давлению — 2,8х1,5 атмосфер.

Поверхностный насос с автоматикой монтируют по аналогичной схеме. Разница в следующем:

• к насосу подсоединяют трубу, диаметр которой 2,5-3,5 см;
• на противоположный конец с помощью фитинга фиксируют обратный клапан. Опускают агрегат в скважину так, чтобы труба на 1 метр была ниже уровня поверхности воды;
• перед запуском двигатель заполняется водой;
• включение оборудования производится одновременно с автоматической закачкой воды.

Читайте еще: Не идет вода в дом из скважины: основные причины, что делать

Таблица с оборудованием для обустройства с кессоном

Популярный вариант для обустройства скважины — «ЭКОНОМ+». Этот способ выбирают многие клиенты Аквалюкс+. В пакет «ЭКОНОМ+» входит:

1. установка металлического резервуара;
2. монтаж скважинного оборудования;
3. подключение частного дома к источнику воды.

Цена: 135 926 руб (в Московской обл.) Список оборудования приведен в таблице:

Перечень оборудования	Количество
Кессон	Аквалюкс+ (2*1 м)
Погружной насос	Watestry 3ST 2-70
Сливной клапан	1
Гильза для обсадной трубы	1.
Патрубок сгон (гермоввод)	1
Вывод на полив (кран 1/2)	1
Гидроаккумулятор	PN 10 1″ 50 л
Кронштейны и петли для замка	опция
Трос из нержавеющей стали	диаметр 3 мм
Нержавеющий зажим для троса	1
Погружной кабель 3*2,5	2
Кабель ПВС 3*2,5	1
Термоусадочная муфта	Термоусадочная муфта
Усиленная труба 32 PN 16	4

Проводится установка кессона, погружного насоса и гидробака. В смету входит подключение дачи или частного дома к водопроводу, организация вывода на полив. Возможна врезка труб в систему водоснабжения от частного колодца.

Технология ручного бурения

Установка скважины на воду предполагает применение следующего инструментария и материалов:

• бур;
• буровая вышка;
• лебедка;
• штанги;
• трубы для обсадки;
• насос.

Если конструкция будет не слишком большой в глубину, можно работать без буровой вышки. Но, при обустройстве глубоких скважин она обязательна, так как позволяет погрузить и поднять бур со штангами на необходимую высоту.

Проще всего пробурить конструкцию роторным методом, вращая бур. Для мелких конструкций бур можно извлекать вручную, не используя вышку. Для создания штанг стоит воспользоваться трубами, крепящимися резьбовыми либо шпоночными соединениями. К нижней штанге крепится бур.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Как правильно бурить скважину под воду: непригодные места

Чтобы удачно расположить скважину на дачном участке, необходимо исключить непригодные места. Главное – наличие водоносного слоя. Но когда он есть в наличии, то в некоторых случаях копать источник все равно запрещается.

Непригодные места:

• Поблизости находятся места загрязнения грунтовых вод;
• Нельзя пробурить скважину рядом с канализацией и сточными водами;
• Рядом загрязненные водоемы;
• Непригодные места с подземными коммуникациями;
• Не подходят участки с объемной корневой системой деревьев.

Вода должна отвечать санитарным нормам. Если они нарушены, то нельзя делать скважину. Также не советуется располагать источник рядом с соседским забором. Кто его знает, что надумает он построить. Если показаний против работ нет, то можно спокойно монтировать скважину.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обзор сезонности для бурения скважины – плюсы и минусы

Существует несколько технологий, используемых для устройства водоносных скважин.

От выбора той или иной методики зависит скорость бурения, а также затраты времени и сил на достижение водоносного слоя. На скорость бурения непосредственное влияние оказывают и сезонные природные условия – температура окружающего воздуха, интенсивность осадков. Разберём, когда лучше пробурить водоносную скважину, и какие факторы влияют на выбор времени для осуществления буровых работ.

Весна

Бурение в весенний период имеет ряд значительных минусов, затрудняющих его проведение. Во время интенсивного таяния снегов уровень подпочвенных вод подымается, а это затрудняет определение глубины залегания стойкого водоносного пласта.

Велика вероятность, что пробуренная скважина или выкопанный колодец будут сначала показывать отличный суточный дебит, обеспечивающий все потребности домохозяйства. Однако, с наступлением засушливого периода высота грунтовых вод понизится, и источник поступления иссякнет.

Также перенасыщенный влагой верхний слой грунта приобретает жидкую консистенцию, создавая эффект плывуна. Разжиженный грунт заполняет выкопанную колодезную шахту или пробуренную скважину.

Лето

Гораздо выгоднее заниматься буровыми работами летними месяцами, в тёплую и сухую погоду. Летние буровые работы имеют целый ряд преимуществ:

• Плюсовая температура уже сама по себе делает работу на свежем воздухе более комфортной, повышая производительность труда.
• Летом уровень грунтовых вод самый низкий. Соответственно, пробуренная водоносная скважина будет устойчиво функционировать и в последующие времена года.
• Сухой грунт не оплывает в ствол скважины, упрощая проходку.

Всё это позволяет устроить автономный водоносный источник с минимальными финансовыми издержками и затратами сил и времени.

Зима

Современная механизированная буровая техника способна работать и в сильные морозы, вплоть до 20-25оС. Замёрзший грунт не является проблемой для машин, созданных для пробивки скальных пород. Но вот промывка скважины при низких температурах может быть затруднена из-за замерзания бурового раствора и обледенения мотопомпы. Да и сама работа на улице зимой не очень комфортна.

Но зимнее бурение имеет также ряд неоспоримых преимуществ:

• Низкий уровень почвенных вод, равный летнему.
• Застывший грунт не оплывает и не осыпается в ствол скважины.
• Отсутствие дождей, способных задерживать процедуру бурения. Снегопады на состояние грунта никакого влияния не оказывают.
• Если домовладелец решил пробуриться не самостоятельно, а наняв специалистов-буровиков, зимой можно рассчитывать на существенные скидки из-за низкого рыночного спроса.

Осень

Ранней осенью, в сентябре, природные условия практически не отличаются от летних. На дворе стоит сухая, тёплая погода, что благоприятствует любым земляным работам – как копке колодезной шахты, так и пробивке водной скважины.

Проводить буровые работы в это время следует оперативно, до начала дождей. В сезон осенних дождей и наступления распутицы могут возникнуть проблемы, аналогичные весенним – жидкий грунт и высокий уровень подпочвенных вод. Для упрощения задачи, следует заглубить скважину ниже уровня промерзания грунта, на 1,5-2 м, и оставить до зимы. Поздней осенью, с наступлением устойчивых холодов, особенности произведения буровых работ во многом сходны с зимними.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

• фланца;
• крышки;
• карабина;
• манжет;
• крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Монтаж насосного оборудования

Для глубокой скважины нужен глубинный водяной насос. Мощность насоса рассчитывается, исходя из суточного потребления воды жильцами и глубины шахты для воды. Устанавливать такой насос просто – к проушинам на корпусе привязывают трос или шнур, опускают оборудование в воду, но не на самое дно, а не доводя до дна один метр, чтобы не захватывался ил.

Монтаж погружного насоса сопровождается соблюдением некоторых обязательных условий, а именно:

1. Подключают насос трехжильным кабелем сечением не менее 2,5 мм2, который помещают в трубу ПНД для защиты от воды. Если по длине кабеля есть соединения, их лучше делать не скруткой или пайкой, а разборными, и помещать в отдельный герметичный корпус;
2. После включения насоса забор первой воды нужно слить в грунт, так как она будет грязной. То есть, первый раз откачать скважину нужно полностью, но направлять поток воды нужно не в магистраль, а просто на участок, например, полить сад или огород;
3. Кроме того, первую откачку рекомендуется делать не тем насосом, который будет постоянно работать в скважине, а другим, более дешевым, так как грязь может быстро вывести из строя все уплотнения и прокладки в агрегате. Постоянный агрегат опускают в скважину только тогда, когда вода пойдет чистой, без примесей;
4. Насос обязательно нужно снабдить фильтром грубой очистки, который монтируется на всасывании. Фильтр тонкой очистки устанавливается уже на выходе магистрали, перед входом трассы в дом;
5. Если насос держится на тросе, то трос выбирают из нержавейки или с защитным синтетическим покрытием. Если используется шнур – он тоже должен быть синтетическим и армированным.

После опускания насоса в шахту отверстие скважины накрывают оголовком, к оголовку крепят конец троса или шнура.

Работа гидроаккумулятора и система управления

Гидроаккумулятор – это накопительный бак, который создает напор в системе водоснабжения:

1. Насос подает воду в резервуар, пока он не заполнится;
2. Из аккумулятора вода идет в дом или по ответвлениям на участок;
3. После критического отбора воды насос автоматически включается на заполнение емкости.

Предельные объемы накопительного резервуара –от 10 литров до одной тонны. Все зависит от количества воды, расходуемого потребителем. Кроме того, обустройство аккумулятора – это и оборудование системы защиты, которая монтируется в последнюю очередь.

АСУП (автоматическая система управления приборами) включает и отключает насос в зависимости от режима его работы и уровня воды в гидроаккумуляторе, оборудована защитой от перепадов давления и напряжения, от скачков уровня воды в обсадной. Все пуско-наладочные работы, связанные с установкой и проверкой оборудования, должны проводиться на опытном насосе, чтобы впоследствии обеспечить работу скважины правильно.

Финишные работы:

1. Лестница для входа в кессон;
2. Установка АСУП не в колодце, а в доме. Тогда в яму не придется опускаться часто;
3. Врезка манометров между гидроаккумулятором и насосом. Приборы рекомендуется подключить к АСУП, и тогда их показания можно будет считывать в доме;
4. Оборудование коллектора для дополнительной разводки воды по участку и хозяйственным постройкам. Коллектор собирается и устанавливается на магистрали до гидроаккумулятора;
5. Вместо кессона можно выложить стенки котлована кирпичом, получится теплое подземное помещение для насосной станции с обеспечительным оборудованием. Это – самое дорогое, но и самое удобное решение в плане эксплуатации скважины, экономии места в доме, и в плане обслуживания оборудования.

Где бурить скважину на участке?

Скважина на участке должна быть обязательно. Без воды невозможно существовать. Без живительной влаги неспособно выжить ни одно существо, будь то люди, растительность или животные. На дачном участке обязательно должен быть источник воды (колодец). Для колодца необходима скважина на участке. У такого строения есть очевидные плюсы: долгий период эксплуатации, высочайшая степень отдачи воды. Имеет огромное значение то, где бурить скважину на территории дачного участка, чтобы она на протяжении долгих лет давала чистую воду.

Для того чтобы скважина давала воду в течение многих лет, необходимо правильно выбрать место для бурения.

Типы скважин для дачи

На дачах в основном применют три разновидности скважин.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Плюсы:

• Изготавливается своими руками.
• Не нарушает ландшафтный дизайн.
• Отсутствует потребность в аренде спецтехники.
• Насос выносной или находится в кессоне над самим источником.
• Работа займет около 1 дня.
• Исключается заиливание.
• Производительность до 3 куб/ч.
• При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

• Ограничение по глубине.
• Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия. Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Плюсы:

• Минимальные вложения средств.
• Простая конструкция позволяет выполнить ее своими руками.
• Возможность использования небольших буровых установок.
• Возможность пробурить в любом удобном месте.
• Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

• Эксплуатационный срок.
• На производительность влияет уровень залегания воды.

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Плюсы:

• Высокая производительность.
• Продолжительный эксплуатационный срок.
• Стабильный уровень.

Минусы:

• Высокая стоимость.
• Продолжительное изготовление, до 7 дней.
• Использование дорогой очистной системы по причине высокой минерализации.
• Применение крупногабаритной техники.
• Необходим пакет разрешительных документов.

Скважина в подвале дома

Многие домовладельцы считают размещение скважины в подвале дома идеальным вариантом.

Действительно, если водоносный слой проходит как раз в районе, где расположен или будет построен дом, то этот вариант будет иметь множество достоинств:

• значительное упрощение и удешевление процесса по устройству водопровода из скважины;
• кратчайшая трасса водопровода;
• отсутствие необходимости в утеплении и в сооружении кессона.

При желании устроить водозабор в пределах дома, бурить скважину необходимо на строительной площадке ещё до возведения фундамента. Оптимально – отразить в проекте дома наличие водоносной скважины в подвале.

Скважину нельзя располагать под жилыми комнатами, кухней и санузлами, наилучшим местом будет подвальное помещение под закрытой верандой, кладовой, котельной

Недостатки расположения водоносной скважины в подвале:

• требуется достаточное количество места;
• трудности с монтажом насосного оборудования из-за труднодоступности скважины;
• проблемы в процессе промывки с отводом нечистот;
• возможность размыва грунта вокруг водоисточника и угроза просадки фундамента дома.

Между окончанием бурения и началом возведения фундамента должно пройти не менее 1 месяца. Этот срок необходим для выявления и устранения всех проблем, связанных с эксплуатацией скважины.

Учтите, что вокруг скважины должно остаться достаточно места для её обслуживания или ремонта. Минимальный размер площадки для техобслуживания 3х4 метра.
