Топ-5 идей для лёгкой колки дров

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

устройство реечного типа;

Модель реечного типа со станиной

винтовой отличается большой мощностью;

Винтовая модель

гидравлический.

Гидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Самодельная конструкция

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
Диаметр бревна, мм
200	300	400
Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Третий вариант – колка дров вовсе без топора

Метод довольно странный и не всегда продуктивный. Подойдёт он только для сухих поленьев. При этом, порода древесины не должна быть вязкой. Для его воплощения в жизнь потребуется молоток и зубило. По сути, метод схож с первым представленным способом, однако он более практичен – зубило не сломается от ударов молотка.

ФОТО: youtube.comВот такой инструмент будет в самый раз

Кому посоветовать подобный способ колки? Наверное, людям, имеющим проблемы с поясницей. Здесь можно работать сидя, не гнуть спину и не махать топором. А значит, способ вполне приемлем, поэтому имеет право на существование. Это бронза нашего Топ-5 идей для лёгкой колки дров.

ФОТО: youtube.comСпособ работоспособен и даже вполне интересен

Более подробно о подобном способе можно узнать из этого видео.

Watch this video on YouTube

Колун «Горыныч». Особенности эксплуатации

Не будем рассматривать все представленные на рынке модели, так как их десятки. Рассмотрим одну из самых распространенных и удачных в соотношении цены и качества – «Горыныч». Одной из сильных сторон колуна является его скорость. Что касается надежности и долговечности, по этим параметрам «Горыныч» тоже бьет все рекорды. Недавняя статистика сделанной колунами работы поистине впечатляет. За 9 лет один такой агрегат смог обработать свыше 18 000 кубов леса! За это время он ни разу не ремонтировался, все узлы остались целыми. Рабочие включали его и в 30-градусную жару, и в сильные морозы до -20 градусов. Двигатель и другие комплектующие прекрасно справлялись с нагрузкой в любое время года.

Среди главных достижений «Горыныча»:

• Всего 2,5 секунды требуется, чтобы закончить один цикл.
• Сборка предназначена для работы даже в экстремальных температурах.
• Все без исключения детали подлежат ремонту.
• Нож выполнен из закаленной стали. Нужно очень сильно постараться, чтобы хотя бы немного затупить его.
• Благодаря особому покрытию, оборудование устойчиво к осадкам и другим природным воздействиям.

Надежный и долговечный колун Горыныч

Примерно за 3 минуты агрегат раскалывает 26 чурок, за 60 минут можно обработать 500 заготовок. На фотографии можно рассмотреть, как выглядят такие дровоколы гидравлические. Стоимость стартует от 150 000 руб – за эти деньги можно купить «Горыныч 220», модель 6Т. Первый агрегат является электрическим. Если подсчитать смету и внимательно изучить инструкции, дровокол гидравлический своими руками обойдется дешевле, но ненамного. Поэтому сказать наверняка, какой именно вариант лучше, не так просто.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

• сфере эксплуатации (частное пользование, большие предприятия);
• методу закладки дерева (вертикальные, горизонтальные, смешанные);
• типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
• способу транспортировки (передвижные и стационарные);
• принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

• станина;
• насос;
• емкость для масла;
• мотор;
• гидроцилиндр с упором;
• лезвие;
• распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

1. Закрепляем гидравлический домкрат на станине.
2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
3. Составить план расположения всех элементов устройства на рабочем столе.
4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
7. Подключить двигатель. Устройство готово к работе!

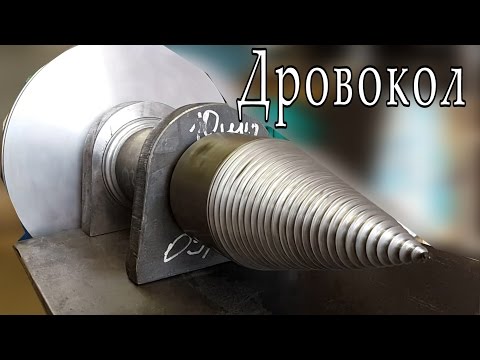

Винтовой конусный дровокол домашнего производства

Винтовой дровокол отличается формой расщепляющего элемента – это не традиционное лезвие, а конус.

Станки с таким устройством нельзя назвать высокопроизводительными, но зато они отличаются безопасной эксплуатацией, а это для домашнего использования очень важно

Кроме того, винтовой колун равнодушен к разного рода специфическим особенностям чурбака. Конус для дровокола ввинчивается в древесину и буквально разрывает её, вместе с сучками и всеми извилинами. Такой механизм не требует мощного мотора – достаточно 2-3 кВт.

Еще один плюс – практически не важен диаметр среза. Можно колоть чурки и 35-45 сантиметров в диаметре

О других нюансах изготовления подобного устройства в этом видео материале о работе гидравлического винтового дровокола, сделанного своими руками:

Watch this video on YouTube

Конечно, это видео о работе винтового дровокола не раскрывает всех особенностей его изготовления, но вполне может быть взято за основу для собственной разработки.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Дровокол с винтовой передачей

Главным узлом этого приспособления является передача винт — гайка. В основе принципа работы лежит преобразование вращательного движения винта в поступательное движение гайки. Даже небольшие устройства этого типа при минимальных затратах физических усилий позволяют раскалывать дрова на несколько частей.

Есть разные типы винтового колуна:

• Бытовые. Чаще используются в частных домах. Если каркас имеет ось с парой колес, могут быть мобильными.
• Промышленные. Целые комплексы, используемые на пилораме и требующие профессионального обращения.

По типу привода эти устройства бывают электрическими и бензиновыми.

Электрическая модель может питаться от одно­- и трехфазной сети. Снабжение участка трехфазным током — мероприятие дорогостоящее, поэтому большинство склоняется к выбору однофазной модели.

Типы резьбы винтовых дровоколов:

• С метрической резьбой. Имеют меньшую надежность, потому что эта резьба быстрее истирается. Существует риск соскакивания полена.
• С упорной резьбой. Достаточная форма и острота обеспечивает хороший врез в дерево. Эта резьба долговечнее предыдущего аналога.

Приспособление с приводом стоит дороже. Цена зависит и от типа мотора. В среднем колун с ДВС стоит на 15% дороже электрического.

1 Что необходимо для колки древесины?

Чтобы правильно рубить дрова нужно иметь соответствующий инструмент.

1. Колода.

Это толстый спил дерева, установленный вертикально. Колода должна быть высотой не менее полуметра и достаточно большого диаметра. Чем сучковатее колода, тем она будет прочнее. Снаружи надо оставить пару сучков, которые будут служить ручками для перетаскивания.

Пень для колоды лучше всего брать из дуба или вяза. Если таковых нет, можно использовать толстую березу, но такая колода прослужит меньше.

Дубовые колоды служат порядка 8 лет. Чтобы предотвратить раскол самой колоды от ударов, ее усиливают металлической полосой или цепью.

1. Топор или колун

Топор с острым лезвием нужен для рубки тонких поленьев, удаления сучков, подготовки щепы. Колуны бывают разные. Тяжелый колун с тупым лезвием расклинивает толстые чурбаки, деля их на части. Облегченные колуны имеют форму лезвия в виде заточенного клина или классическую.

Колун надо подбирать правильно. Разумеется, ручка должна быть удобной и подходить по ширине ладони. Вес также подбирается «под себя» с учетом того, что придется делать замах. Ручка должна быть березовая, на ней хорошо лежит рука. Пластик или металл скользят. Бывают обрезиненные ручки, они удобны, но обычно бывают на дорогих инструментах.

1. Клинья.

Могут пригодиться для раскалывания твердых толстых спилов деревьев. Применяют дополнительно к колуну, которым пробивается чурбак. В образованную трещину вставляется клин. Забивается кувалдой, чтобы разделить полено. Клинья могут быть гладкими и с зазубринами.

1.1 Какого размера должны быть дрова?

Чтобы обеспечить хорошее горение дров в печи или в камине необходимо правильно рассчитывать габариты поленьев. Отталкиваться здесь необходимо от ширины топки. Желательно, чтобы длина поленьев не превышала 2/3 этой ширины. В среднем, поленья должны получаться примерно 30 см длиной и 7-10 см шириной. Так поленья не будут прогорать слишком быстро или напротив, сгорать не полностью. В любом случае все это рассчитывается с целью контроля эффективности теплоотдачи и пожаробезопасности. От габаритов поленьев сильно зависит количество сажи. Ее избыток может привести к самовозгоранию.

1.2 Виды дровоколов

Сегодня в продаже можно найти массу устройств, предназначенных для раскалывания древесины. Бревна в них могут располагаться вертикально или горизонтально. Первый способ укладки хорошо подходит для крупногабаритного сырья, имеющего ровную форму. Для искривлённых поленьев более удобен горизонтальный вариант.

Многообразие дровоколов поможет подобрать нужный именно вамВажным фактором в классификации дровоколов является тип привода. По этому принципу устройства бывают:

1. Электроприводными. Требуют подключения к электросети.
2. Механическими. Применяются в быту для расколки поленьев небольшого размера.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Производители дровоколов

Один из самых важных критериев выбора инструмента – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

• Champion – молодой производитель появился в США в 2005 году. Основное направление компании – профессиональная техника для садовых работ и строительства. Бренд нашел идеальное соотношение отличного качества и доступными ценами. Все оборудование Champion разработано под запросы российских клиентов и климатические особенности страны.
• Patriot – российский бренд, производящий электроинструмент, силовую и садовую технику. История компании началась в США в 1973 году. В 1999 году ее выкупили, а товары поступили на российский рынок. Сегодня открыта сеть авторизированных сервисных центров для гарантийного и постгарантийного обслуживания выпускаемой продукции.
• Al-Ko – международный концерн, который в 1931 году начался с небольшой семейной слесарной мастерской. Компания продает по всему миру профессиональное лесохозяйственное и садовое оборудование, а также производит климатические системы и кондиционеры промышленного назначения.
• Kolundrov – российская компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Бренд появился на рынке в 2016 году и выполнил уже 12 000 заказов.
• Greenween – молодая российская компания, основанная в 2015 году. Основное направление – производство товаров для дачи, сада и жизни в загородном доме.

Основные преимущества

В последнее время гидравлический колун можно все чаще увидеть у дачников, а также у жителей сел и деревень. Хранится он обычно в гараже или на открытом воздухе, но под навесом, прикрытый брезентом, чтобы не ржавел от влаги. Бывалые дровосеки утверждают, что пользоваться гидравлическим дровоколом очень удобно, потому что:

• «Раму» колуна можно подгонять под размер дров;
• Такой колун можно переносить с места на место, потому что он не тяжелый и компактный;
• Можно установить разные режимы мощности и варьировать их в зависимости от древесины с которой придется работать;
• Колун, оснащенный электрическим двигателем, не берет много электроэнергии. У многих моделей промышленного производства даже предусмотрен специальный энергосберегающий режим, предотвращающий резкие скачки напряжения в сети во время использования оборудования;
• Электрический колун можно подключать в любую розетку со стандартным напряжением в 220 вольт. Однако, если провод недостаточно длинный, может понадобиться дополнительный удлинитель или переходник.

Все это касается как самодельных гидравлических колунов, так и покупных. Конечно, проще всего приобрести эту технику в магазине. Тем не менее срок службы колунов, сделанных своими руками, часто оказывается дольше, чем срок службы покупной техники. Кроме того, к покупной технике, изготовленной малоизвестными фирмами, порой сложно найти запчасти. К тому же в случае поломки очень сложно найти специалиста, который профессионально занимается ремонтом такой техники. Многие бывалые дровосеки говорят о том, что в случае серьезной поломки гидравлический колун промышленного производства проще выбросить, чем искать запчасти и ремонтника, а потом платить большие деньги за починку.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

• болгарка (а также зачистные и отрезные диски к ней);
• инструменты для разметки и измерений;
• сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

• амортизатор от легкового автомобиля;
• швеллеры;
• стальные трубы (диаметром от 4 см до 7 см);
• профильная труба 3х6 см (4х6 см);
• втулка от автомобильной подвески (допускается изношенная);
• рельс (30-40 см);
• уголок;
• двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Примерная схема пружинного дровокола своими руками

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Опора будущего дровокола

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Определяется высота установки опоры

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Укосины из уголков

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Цилиндрический фиксатор для пружины

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю

При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли. Ось втулки должна быть параллельной земле

Ось втулки должна быть параллельной земле

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Коромысло из швеллера

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Зубило на конце профильной трубы

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Для удобства на дровокол установлена рукоятка

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Колуном наносятся удары

Механика раскалывания древесины при внедрении в нее колуна

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Раскалывание дров с помощью пружинного дровокола
